Алмазних

Корпуса для виготовлення алмазних дискових пилок виготовляються з матеріалів за нормами FEPA. Постачаються розжареними, відпущеними, вирівняними та готовими для приварювання ріжучих сегментів. За домовленістю з виробником можна виготовляти корпуси різного діаметру, з різними розмірами отвору посадки, необхідною кількістю і розміром канавок, все за бажанням замовника. Максимальний діаметр корпусів, що виготовляється, для виробництва алмазних дискових пилок 1500 мм.
Застосування: Корпуса після наварювання відповідних сегментів підходять для використання:
  • для обробки каменю під час різання граніту, мармуру, пісковиків тощо.
  • у будівництві (стінні пили) для різання бетону (потовщеного бетону)
  • у наземному будівництві для різання асфальту


Корпуса для виготовлення алмазних дискових пилок

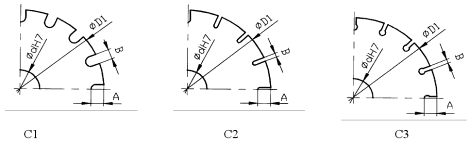

Виконання: Корпуса виготовляються з трьома базовими типами канавок за нормами FEPA
C1 - широка канавка
C2 - вузька канавка
C3 - вузька канавка з отвором
Інші типи виконання:
  • подвійна канавка для приварювання більш коротких сегментів
  • скошений сегмент для захисту диска під час різання абразивних матеріалів
  • інше виконання за бажанням замовника
Посадочні отвори можна також робити за бажанням замовника.
  •



Корпуса виготовляються із трьома базовими типами канавок. Однак у зв'язку з використанням лазерної технології можна постачати корпуси з формою канавки за бажанням замовника.

БАЗОВІ ВИРОБНІ РОЗМІРИ

D1 товщина
S		 хв. посад. отвір
dH7		 C1 C2 C3 m
z A B L z A B L z A B L
240 1,8 12,7 18 14 8 33,9 21 14 3 32,9 21 14 3 32,9 0,7
290 1,8 12,7 18 14 10 40,6 21 14 3 40,4 21 14 3 40,4 1,0
340 1,8 (2,2) 20 21 14 10 40,9 25 14 3 39,7 25 14 3 39,7 1,3 (1,6)
390 1,8 25,4 24 14 10 41,1 28 14 3 40,8 28 14 3 40,8 1,7
390 2,2 (2,5) 25,4 24 14 10 41,1 28 14 3 40,8 28 14 3 40,8 2,1 (2,4)
440 2,8 25,4 26 14 12 41,2 32 14 3 40,2 32 14 3 40,2 3,4
490 2,8 25,4 30 14 10 41,3 36 14 3 39,8 36 14 3 39,8 4,3
540 2,8 25,4 32 14 12 41,0 42 14 3 37,4 42 14 3 37,4 5,2
590 3,0 25,4 36 14 10 41,5 42 14 3 41,1 42 14 3 41,1 6,6
590 3,5 25,4 36 14 10 41,5 42 14 3 41,1 42 14 3 41,1 7,7
590 4,0 25,4 36 14 10 41,5 42 14 3 41,1 42 14 3 41,1 8,9
615 3,5 25,4 36 14 12 41,7 46 14 3 39,0 46 14 3 39,0 8,4
640 3,5 25,4 39 14 10 41,6 46 14 3 40,7 46 14 3 40,7 9,1
640 4,0 25,4 39 14 10 41,6 46 14 3 40,7 46 14 3 40,7 10,4
690 3,0 (3,5) 25,4 40 14 12 42,2 50 14 3 40,4 50 14 3 40,4 9,1 (10,6)
690 4,0 25,4 40 14 12 42,2 50 14 3 40,4 50 14 3 40,4 12,1
715 4,0 25,4 40 14 10 46,2 50 14 3 41,9 50 14 3 41,9 13,0
740 3,0 (3,5) 25,4 46 14 10 40,5 54 14 3 40,1 54 14 3 40,1 10,4 (12,2)
790 3,0 (3,5) 25,4 46 14 12 42,0 57 14 3 40,5 57 14 3 40,5 11,9 (13,9)
790 4,0 25,4 46 14 12 42,0 57 14 3 40,5 57 14 3 40,5 15,9
790 4,5 25,4 46 14 12 42,0 57 14 3 40,5 57 14 3 40,5 17,9
884 3,0 (3,5) 25,4 64 18 18 25,4 64 18 5 38,4 64 18 5 38,4 14,9 (17,4)
884 5,0 25,4 64 18 18 25,4 64 18 5 38,4 64 18 5 38,4 24,8
914 3,5 (5,0) 50 72 18 14 25,9 64 18 5 39,9 64 18 5 39,9 18,6 (26,6)
984 3,0 (3,5) 50 70 18 20 24,2 70 18 5 39,2 70 18 5 39,2 18,5 (21,5)
984 5,0 80 70 18 20 24,2 70 18 5 39,2 70 18 5 39,2 30,8
1084 5,5 80 74 18 22 24,0 74 18 5 41,0 74 18 5 41,0 41,1
1184 3,5 60 80 18 22 24,5 80 18 5 41,5 80 18 5 41,5 31,2
1184 5,5 80 80 18 22 24,5 80 18 5 41,5 80 18 5 41,5 49,0
1236 5,5 80 84 22 22 24,2 84 18 5 41,2 84 18 5 41,2 53,4
1350 5,5 100 88 22 22 26,2 88 18 5 43,2 80 18 5 48,0 63,7
1485 5,5 100 100 22 22 24,7 100 20 5 41,7 100 20 5 41,7 77,0
Легенда: Z - кількість сегментів, A - глибина канавки, B - ширина канавки, L - довжина сегмента,


Корпуса для виготовлення алмазних дискових пилок
Корпуса для виготовлення алмазних дискових пилок

Використовувані матеріали для корпусів на стандартне приварювання сегментів # 214 – 1500 мм:

DIN No.МаркC(%)Si(%)Mn(%)Cr(%)Mo(%)
1.2003 75Cr1 0,74-0,80 0,25-0,40 0,65-0,80 0,30-0,45

Використовувані матеріали для корпусів для приварювання сегментів лазером # 290 – 1000 мм:

DIN No.МаркC(%)Si(%)Mn(%)Cr(%)Mo(%)
1.7220, 1.7218 25CrMo4m 0,22-0,29 0,17-0,37 0,50-0,80 0,90-1,20 0,15-0,25

БАЗОВЫЕ ПРОИЗВОДСТВЕННЫЕ ДОПУСКИ

ДиаметрБиениеПлоскостностьНапряжениеФланец
ОсевоеРадиальноеммR1R2Диаметр
164 0,12 0,1 0,1 0 - 0,1 0 - 0,1 80
180 0,12 0,1 0,1 0 - 0,1 0 - 0,1 80
190 0,12 0,1 0,1 0 - 0,1 0 - 0,1 80
215 0,15 0,1 0,1 0 - 0,1 0 - 0,1 80
240 0,15 0,1 0,1 0 - 0,1 0 - 0,1 80
266 0,15 0,1 0,1 0 - 0,1 0 - 0,1 80
274 0,15 0,1 0,1 0 - 0,1 0 - 0,1 120
290 0,15 0,1 0,1 0 - 0,1 0 - 0,1 120
340 0,15 0,1 0,1 0 - 0,1 0 - 0,1 120
390 0,15 0,1 0,1 0 - 0,1 0 - 0,1 120
410 0,2 0,15 0,15 0 - 0,1 0 - 0,1 120
440 0,2 0,15 0,15 0 - 0,1 0 - 0,1 120
490 0,2 0,15 0,15 0 - 0,1 0 - 0,1 170
540 0,2 0,15 0,15 0 - 0,1 0 - 0,1 170
590 0,2 0,15 0,15 0 - 0,15 0 - 0,075 170
615 0,25 0,15 0,2 0 - 0,15 0 - 0,075 170
640 0,25 0,15 0,2 0 - 0,15 0 - 0,075 170
690 0,25 0,15 0,2 0 - 0,15 0 - 0,075 200
715 0,25 0,15 0,2 0 - 0,15 0 - 0,075 200
740 0,25 0,15 0,2 0 - 0,15 0 - 0,075 200
790 0,25 0,15 0,2 0 - 0,15 0 - 0,075 200
815 0,25 0,15 0,2 0,05 - 0,2 0,025 - 0,1 200
840 0,25 0,15 0,2 0,05 - 0,2 0,025 - 0,1 200
884 0,25 0,15 0,2 0,05 - 0,2 0,025 - 0,1 250
984 0,3 0,15 0,25 0,05 - 0,2 0,025 - 0,1 250
1084 0,3 0,15 0,25 0,05 - 0,2 0,025 - 0,1 250
1184 0,3 0,15 0,25 0,05 - 0,2 0,025 - 0,1 300
1234 0,5 0,2 0,45 0,05 - 0,2 0,025 - 0,1 300
1282 0,5 0,2 0,45 0,05 - 0,2 0,025 - 0,1 300
1332 0,5 0,2 0,45 0,05 - 0,2 0,025 - 0,1 300
1382 0,5 0,2 0,45 0,05 - 0,2 0,025 - 0,1 300
1482 0,5 0,2 0,45 0,05 - 0,2 0,025 - 0,1 300
